Nissan Ariya: Blind Spot Warning (BSW)

WARNUNG

Die Missachtung der Warnungen und Anweisungen für die ordnungsgemäße Verwendung des BSW-Systems kann zu schweren Verletzungen oder Tod führen.

• Das BSW-System ist kein Ersatz für einen angemessenen Fahrstil und wurde nicht konzipiert, um Auffahrunfälle mit Fahrzeugen oder Objekten zu verhindern. Verwenden Sie bei einem Spurwechsel stets die Seiten- und Rückspiegel und schauen Sie in Fahrtrichtung, um sicherzustellen, dass ein Spurwechsel gefahrlos möglich ist.

  Verlassen Sie sich nicht ausschließlich auf das BSW-System.

Das BSW-System warnt den Fahrer bei einem Spurwechsel, wenn sich Fahrzeuge auf den benachbarten Spuren befinden.

Das BSW-System verwendet Radarsensoren A, die an der hinteren Stoßstange angebracht sind, um Fahrzeuge auf der benachbarten Spur zu erfassen.

Erfassungsbereich

Die Radarsensoren können Fahrzeuge auf beiden Seiten des Fahrzeugs innerhalb des Erfassungsbereichs erfassen (siehe Abbildung). Dieser Erfassungsbereich erstreckt sich vom Außenspiegel des Fahrzeugs bis etwa 3,0 m (10 ft) hinter die hintere Stoßstange und bis etwa 3,0 m (10 ft) seitlich des Fahrzeugs.

• Betrieb des BSW-Systems
• BSW-Fahrsituationen

Betrieb des BSW-Systems

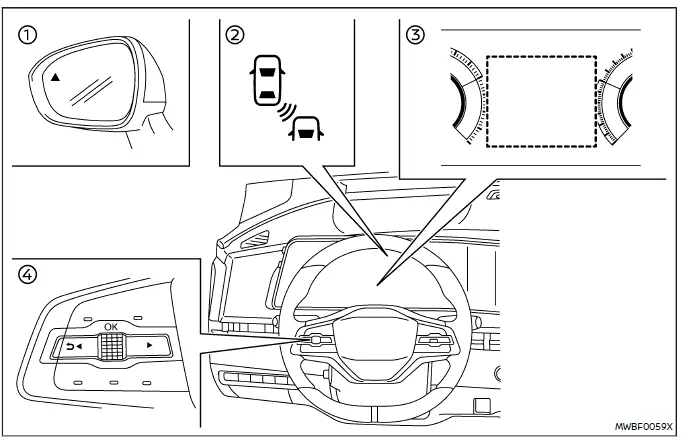

1. Seitenanzeigeleuchte
2. BSW-Anzeige (auf der Fahrzeuginformationsanzeige)
3. Fahrzeuginformationsanzeige
4. Lenkradschalter (linke Seite)

Das BSW-System ist ab einer Geschwindigkeit von etwa 32 km/h (20 mph) betriebsbereit.

Wenn die Radarsensoren ein Fahrzeug innerhalb des Erfassungsbereichs erfassen, leuchtet die Seitenanzeigeleuchte auf.

Wenn Sie dann den Richtungsblinker betätigen, ertönt (zweimal) ein akustisches Hinweissignal und die Seitenanzeigeleuchte und die BSW-Anzeige blinken. Die Seitenanzeigeleuchte und die BSW-Anzeige blinken solange, bis das erkannte Fahrzeug den Erfassungsbereich verlässt.

Die Seitenanzeigeleuchte leuchtet für einige Sekunden auf, wenn der Hauptschalter in die Stellung ON gebracht wird.

Die Helligkeit der Seitenanzeigeleuchte passt sich je nach Tageslicht automatisch an.

Aktivieren/Deaktivieren des BSW-Systems

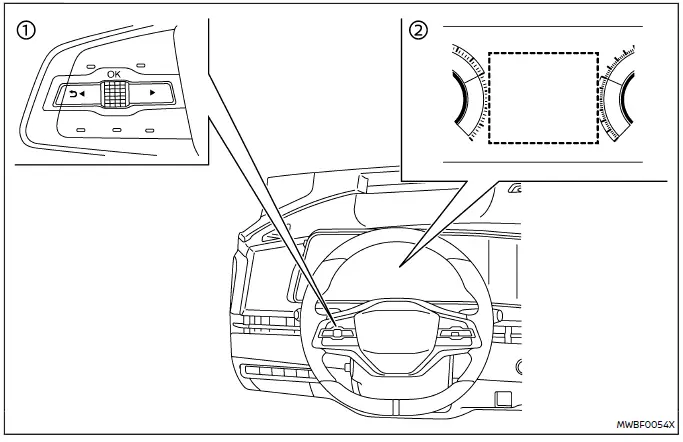

1. Lenkradschalter (linke Seite)
2. Fahrzeuginformationsanzeige

Führen Sie folgende Schritte durch, um das BSWSystem zu aktivieren oder zu deaktivieren.

1. Drücken Sie die Taste , bis [Einstellungen] in der Fahrzeuginformationsanzeige erscheint, und betätigen Sie dann den Scroll-Regler. Wählen Sie [Fahrerassistenz] mit dem Regler aus. Drücken Sie anschließend den Regler.

2. Wählen Sie [Toter-Winkel-Assistenz] und drücken Sie den Scroll-Regler.

3. Wählen Sie [Warnung] und drücken Sie den Scroll-Regler, um das System ein- bzw. auszuschalten.

HINWEIS:

Das System behält die aktuellen Einstellungen in der Fahrzeuginformationsanzeige bei, auch wenn das EV-System erneut gestartet wird.

BSW-Systemeinschränkungen

WARNUNG

Unten sind die Systembeschränkungen des BSW-Systems aufgeführt. Werden beim Betrieb des Fahrzeugs diese Systembeschränkungen missachtet, können schwere Verletzungen bis hin zum Tod die Folge sein.

• Das BSW-System kann nicht alle Fahrzeug unter sämtlichen Bedingungen erfassen.
• Die Radarsensoren funktionieren möglicherweise nicht einwandfrei und aktivieren das BSW-System, wenn sich bestimmte Objekte in der Nähe des Fahrzeugs befinden:
  • Fußgänger, Fahrräder, Tiere.
  • Fahrzeuge wie Motorräder, sehr niedrige Fahrzeuge oder Fahrzeuge mit hoher Bodenfreiheit.
  • Entgegenkommende Fahrzeuge.
  • Fahrzeuge, die sich noch im Erfassungsbereich befinden, wenn Sie bereits aus dem Stand angefahren sind.
  • Ein Fahrzeug, das mit etwa derselben Geschwindigkeit Ihres Fahrzeugs in die benachbarte Spur einschert.
  • Ein von hinten heranfahrendes Fahrzeug mit hoher Geschwindigkeit.
  • Ein von Ihnen schnell überholtes Fahrzeug.
  • Ein Fahrzeug, das schnell durch den Erfassungsbereich fährt.
  • Wenn Sie mehrere Fahrzeuge hintereinander überholen, kann es sein, dass das erste Fahrzeug erfasst wird, die anderen jedoch nicht, wenn diese dicht hintereinander fahren.
• Der Radarsensor-Erfassungsbereich ist auf eine Standard-Fahrbahnbreite ausgerichtet.

  Beim Fahren auf einer breiteren Spur ist es möglich, dass die Radarsensoren Fahrzeuge auf der benachbarten Spur nicht erfassen können. Beim Fahren auf einer schmaleren Spur ist es möglich, dass die Radarsensoren Fahrzeuge erfassen, die sich zwei Fahrspuren vom Fahrzeug entfernt befinden.

• Die Radarsensoren sind so konstruiert, dass sie hauptsächlich auf bewegliche Objekte reagieren. Jedoch kann es vorkommen, dass Objekte wie beispielsweise Leitplanken, Mauern, geparkte Fahrzeuge oder aber Laub unter Umständen erfasst werden. Dies ist ein normaler Betriebszustand.
• Die folgenden Bedingungen können die Fähigkeit des Radars, andere Fahrzeuge zu erkennen, einschränken:
  • Schlechte Wetterverhältnisse
  • Spritzwasser
  • Eis-/Frost-/Schmutzablagerungen auf dem Fahrzeug
• Bringen Sie keine Aufkleber (auch keine durchsichtigen), Zubehör oder Zusatzlackierung in der Nähe der Radarsensoren an. Diese Bedingungen können die Fähigkeit des Radars, andere Fahrzeuge zu erkennen, einschränken.
• Verwenden Sie das BSW-System nicht beim Ziehen eines Anhängers oder eines anderen Fahrzeugs. Das System funktioniert möglicherweise nicht einwandfrei.
• Das akustische Hinweissignal ist bei hohem Lärmpegel (beispielsweise laute Musik, geöffnetes Fenster) unter Umständen nicht zu hören.

BSW-Fahrsituationen

Anzeige ein

Anzeige aus

Anzeige blinkt

Ein von hinten heranfahrendes Fahrzeug

Abbildung 1 - Von hinten heranfahrend

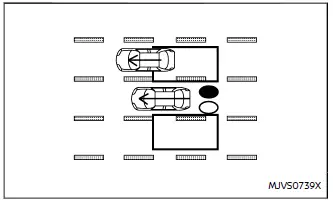

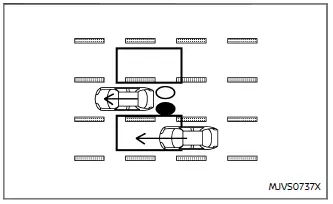

Abbildung 1: Die Seitenanzeigeleuchte leuchtet auf, wenn ein Fahrzeug von hinten in der benachbarten Spur in den Erfassungsbereich fährt.

Abbildung 2 - Von hinten heranfahrend

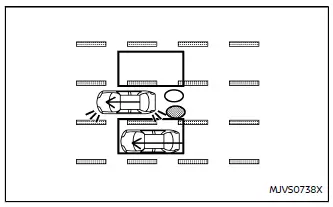

Abbildung 2: Wenn der Fahrer den Richtungsblinker betätigt, während sich ein anderes Fahrzeug im Erfassungsbereich befindet, gibt das System eine akustische Warnung aus (zweimal) und die Seitenanzeigeleuchte und BSW-Anzeige blinkt.

HINWEIS:

• Die Radarsensoren können Fahrzeuge, die sich schnell von hinten nähern, möglicherweise nicht erfassen.
• Wenn Sie den Richtungsblinker betätigen, bevor ein Fahrzeug in den Erfassungsbereich fährt, fängt die Seitenanzeigeleuchte und BSW-Anzeige an zu blinken. Es wird jedoch kein akustisches Hinweissignal ausgegeben, wenn das andere Fahrzeug erfasst wird.

Überholen eines anderen Fahrzeugs

Abbildung 3 - Überholen eines anderen Fahrzeugs

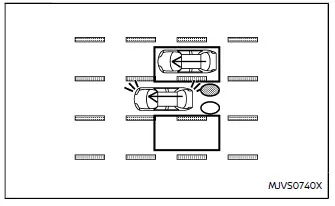

Abbildung 3: Die Seitenanzeigeleuchte leuchtet auf, wenn Sie ein Fahrzeug überholen und dieses Fahrzeug etwa drei Sekunden im Erfassungsbereich bleibt.

Abbildung 4 - Überholen eines anderen Fahrzeugs

Abbildung 4: Wenn der Fahrer den Richtungsblinker betätigt, während sich ein anderes Fahrzeug im Erfassungsbereich befindet, gibt das System eine akustische Warnung aus (zweimal) und die Seitenanzeigeleuchte und BSW-Anzeige blinkt.

HINWEIS:

• Wenn Sie mehrere Fahrzeuge hintereinander überholen, kann es sein, dass das erste Fahrzeug erfasst wird, die anderen jedoch nicht, wenn diese dicht hintereinander fahren.
• Die Radarsensoren können langsamere Fahrzeuge möglicherweise nicht erfassen, wenn Sie schnell an diesen vorbeifahren.
• Wenn Sie den Richtungsblinker betätigen, bevor ein Fahrzeug in den Erfassungsbereich fährt, fängt die Seitenanzeigeleuchte und BSW-Anzeige an zu blinken. Es wird jedoch kein akustisches Hinweissignal ausgegeben, wenn das andere Fahrzeug erfasst wird.

Seitliches Heranfahren

Abbildung 5 - Seitliches Heranfahren

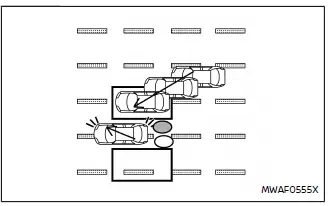

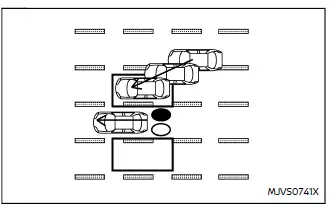

Abbildung 5: Die Seitenanzeigeleuchte leuchtet auf, wenn ein Fahrzeug seitlich in den Erfassungsbereich fährt.

Abbildung 6 - Seitliches Heranfahren

Abbildung 6: Wenn der Fahrer den Richtungsblinker betätigt, während sich ein anderes Fahrzeug im Erfassungsbereich befindet, gibt das System eine akustische Warnung aus (zweimal) und die Seitenanzeigeleuchte und BSW-Anzeige blinkt.

HINWEIS:

• Wenn Sie den Richtungsblinker betätigen, bevor ein Fahrzeug in den Erfassungsbereich fährt, fängt die Seitenanzeigeleuchte und BSW-Anzeige an zu blinken. Es wird jedoch kein akustisches Hinweissignal ausgegeben, wenn das andere Fahrzeug erfasst wird.
• Die Radarsensoren können ein Fahrzeug, das etwa mit derselben Geschwindigkeit wie Ihres fährt, unter Umständen nicht erfassen, wenn es in den Erfassungsbereich fährt.

System vorübergehend nicht verfügbar

Wenn festgestellt wird, dass der Radar blockiert ist, wird das BSW-System automatisch deaktiviert und die Warnmeldung [Nicht verfügbar seitl. Radarhindernis] erscheint auf der Fahrzeuginformationsanzeige.

Das System ist erst wieder betriebsbereit, wenn diese Bedingungen aufgehoben sind.

Die Radarsensoren können durch temporäre Umgebungsbedingungen wie zum Beispiel Schnee, Spritzwasser, Dunst oder Nebel in der Funktion beeinträchtigt sein. Diese Einschränkung kann auch durch andere Einflüsse wie beispielsweise Eis, Frost oder Schmutz hervorgerufen werden.

HINWEIS:

Wenn das BSW-System den Betrieb einstellt, funktioniert auch die Warnfunktion für hinter dem Fahrzeug kreuzenden Verkehr (RCTA) nicht mehr.

Zu ergreifende Maßnahme:

Wenn die oben genannten Bedingungen nicht mehr zutreffen, wird das System automatisch wieder aktiviert.

Systemstörung

Wenn eine Störung im BSW-System vorliegt, wird es automatisch deaktiviert und die Warnmeldung [Schlüssel Systemfehler Siehe Betriebsanleitung] erscheint in der Fahrzeuginformationsanzeige.

HINWEIS:

Wenn das BSW-System den Betrieb einstellt, funktioniert auch die Warnfunktion für hinter dem Fahrzeug kreuzenden Verkehr (RCTA) nicht mehr.

Zu ergreifende Maßnahme:

Halten Sie das Fahrzeug an einem sicheren Ort an, schalten Sie das EV-System aus und starten Sie es erneut. Falls die Warnmeldung weiterhin angezeigt wird, lassen Sie das BSW-System überprüfen. Es wird empfohlen, für diesen Service einen autorisierten Händler für NISSAN-Elektrofahrzeuge aufzusuchen.

Systemwartung

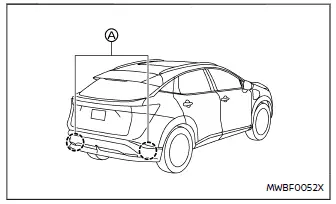

Die zwei Radarsensoren A für das BSW-System befinden sich in der Nähe der hinteren Stoßstange.

Halten Sie den Bereich um die Radarsensoren stets sauber.

Die Radarsensoren können durch temporäre Umgebungsbedingungen wie zum Beispiel Schnee, Spritzwasser, Dunst oder Nebel in der Funktion beeinträchtigt sein.

Diese Einschränkung kann auch durch andere Einflüsse wie beispielsweise Eis, Frost oder Schmutz hervorgerufen werden.

Untersuchen Sie die Radarsensoren auf Objekte und entfernen Sie diese.

Bringen Sie keine Aufkleber (auch keine durchsichtigen), Zubehör oder Zusatzlackierung in der Nähe der Radarsensoren an.

Bringen Sie keine metallischen Gegenstände (Kühlerschutz, usw.) in der Nähe des Sensorbereichs an.

Schlagen Sie nicht auf den Bereich der Radarsensoren und beschädigen Sie ihn nicht.

Wenden Sie sich an einen zertifizierten Händler für NISSAN-Elektrofahrzeuge oder einen anderen autorisierten Reparaturbetrieb, wenn der Bereich um die Radarsensoren bei einem Aufprall beschädigt wurde.

Vorsichtsmaßnahmen zur Reparatur der Stoßstange

Gehen Sie bei der Reparatur der Stoßstange vorsichtig vor, da sich die Radarsensoren an der Stoßstange befinden.

Der Radarsensor erfasst Objekte durch den Empfang eines Radarsignals und anschließender Messung dessen Reflektion.

WARNUNG

Bei einer unsachgemäßen Reparatur der Stoßstange (z. B. Anwendung von Spachtel aus unterschiedlichen Materialien, Neulackierung usw.) kann das Radarsignal geschwächt oder dessen korrekte Funktion verhindert werden.

Dadurch kann der Radarsensor Objekte gegebenenfalls nicht richtig erfassen. Eine unsachgemäße Reparatur kann zu schweren Verletzungen führen. Wenn die Stoßstange ausgetauscht werden muss, wird empfohlen, für diesen Service einen autorisierten Händler für NISSAN-Elektrofahrzeuge aufzusuchen.
