Nissan Ariya: Rückblickanzeige

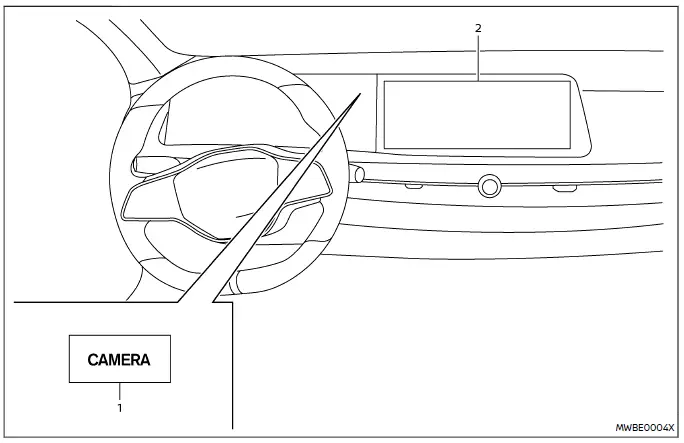

1. Taste CAMERA
2. Touchscreen-Display

WARNUNG

• Die Missachtung der Warnungen und Anweisungen für die ordnungsgemäße Verwendung der Rückblickanzeige kann zu schweren Verletzungen oder Tod führen.
• Die Rückblickanzeige ist eine Komfortfunktion und ist kein Ersatz für umsichtiges Verhalten beim Rückwärtsfahren.

  Schauen Sie vor dem Losfahren aus dem Fenster und vergewissern Sie sich stets mit Hilfe der Spiegel, dass ein sicheres Fahren gewährleistet ist. Fahren Sie dabei stets langsam.

• Das System soll dem Fahrer helfen Fahrzeugschäden zu vermeiden, indem es größere unbewegliche Objekte direkt hinter dem Fahrzeug darstellt.
• Die Entfernungsrichtlinie und die Linie zur Fahrzeugbreite sollten lediglich als Orientierung dienen, wenn das Fahrzeug sich auf einer ebenen und befestigten Straße befindet. Die auf dem Bildschirm angezeigte Entfernung dient lediglich der Orientierung und kann von der tatsächlichen Entfernung zwischen Fahrzeug und Hindernis abweichen.

ACHTUNG

Zerkratzen Sie nicht die Kameralinse, wenn Sie sie von Schnee oder Schmutz befreien.

Das Rückblickanzeigesystem zeigt automatisch den Bereich hinter dem Fahrzeug an, wenn der Schalthebel in die Stellung R (Rückwärtsgang) gebracht wird.

Das Radio ist bei eingeschalteter Rückblickanzeige weiterhin zu hören.

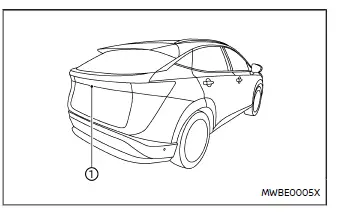

Zum Anzeigen der Rückansicht nutzt das Rückblickanzeigesystem eine Kamera 1 direkt über dem Nummernschild des Fahrzeugs.

• Bedienung des Rückblickanzeige-Systems
• Einparken anhand der geschätzten Kurslinien
• Einschränkungen des Rückblickanzeige-Systems

Bedienung des Rückblickanzeige-Systems

Betätigen Sie, während sich der Hauptschalter in der Stellung On befindet, den Schalthebel in die Stellung R (Rückwärtsgang), um die Rückblickanzeige einzuschalten.

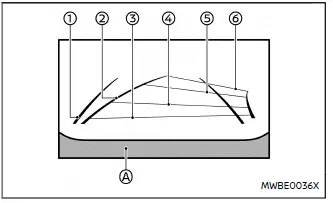

Bedeutung der angezeigten Linien

Führungslinien, die die Fahrzeugbreite und die Entfernung des Fahrzeugs zu anderen Objekten in Bezug auf die Linie des Stoßdämpfers A angeben, werden auf dem Bildschirm angezeigt.

Fahrzeug mit Führungslinien 1:

Beim Rückwärtsfahren wird die Fahrzeugbreite angezeigt.

Geschätzte Kurslinien 2:

Zeigt während des Rückwärtsfahrens die geschätzte Fahrtstrecke an. Die geschätzten Kurslinien erscheinen auf dem Bildschirm, wenn der Schalthebel in die Stellung R (Rückwärtsgang) gebracht wird und wenn das Lenkrad gedreht wird.

Die Linien zur Fahrzeugbreite und die geschätzten Kurslinien sind breiter als die tatsächliche Fahrzeug- und Spurbreite.

Entfernungsrichtlinien:

Der Abstand von der Fahrzeugkarosserie wird angezeigt.

• Rote Linie 3: Etwa 0,5 m (1,5 ft)
• Blaue Linie 4: Etwa 1 m (3 ft)
• Blaue Linie 5: Etwa 2 m (7 ft)
• Blaue Linie 6: Etwa 3 m (10 ft)

Unterschied zwischen der geschätzten und der tatsächlichen Entfernung

Die angezeigten Führungslinien und ihre Positionen am Boden dienen lediglich als Orientierungshilfe.

Gegenstände auf bergauf oder bergab verlaufenden Flächen oder überstehende Gegenstände befinden sich tatsächlich in anderen Abständen zu den Führungslinien als den auf der Anzeige dargestellten (siehe Abbildungen). Im Zweifelsfall drehen Sie sich um und blicken Sie auf die Gegenstände, während Sie zurückstoßen, oder parken Sie das Fahrzeug, steigen Sie aus und sehen Sie sich die Position der Gegenstände hinter dem Fahrzeug an.

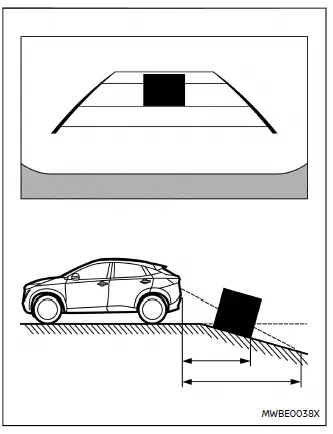

Rückwärtsfahren an einer starken Steigung

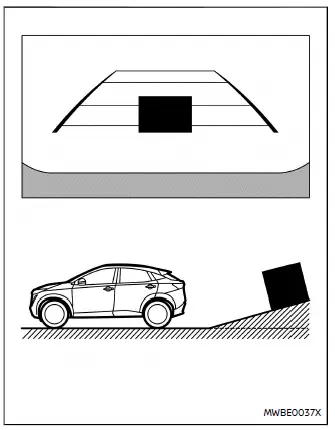

Wenn Sie an einer Steigung rückwärtsfahren, werden die Abstandslinien und die Linien zur Fahrzeugbreite näher angezeigt, als sie tatsächlich sind. Beachten Sie, dass Hindernisse an einem Gefälle in der Anzeige näher erscheinen, als sie tatsächlich sind.

Rückwärtsfahren bei starkem Gefälle

Wenn Sie an einem Gefälle rückwärts fahren, erscheinen die Entfernungsrichtlinien und die Linien zur Fahrzeugbreite weiter entfernt, als sie tatsächlich sind. Beachten Sie, dass Hindernisse an einem Gefälle in der Anzeige näher erscheinen, als sie tatsächlich sind.

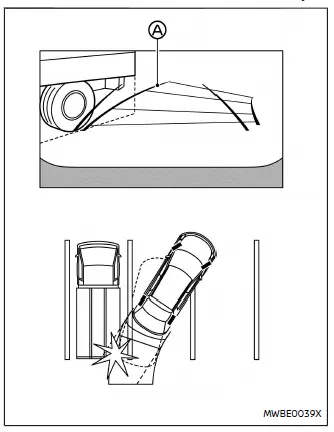

Rückwärtsfahren in der Nähe eines hervorstehenden Objekts

Die geschätzten Kurslinien A berühren das Objekt im Display nicht. Jedoch könnte das Fahrzeug an das Objekt stoßen, wenn dieses über die Rückwärtsfahrspur hinausragt.

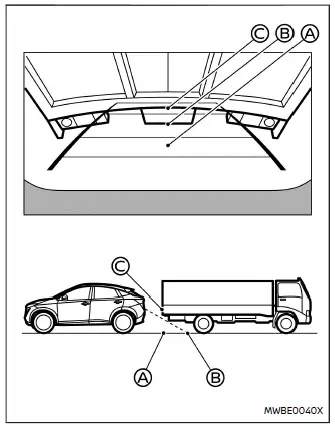

Rückwärtsfahren hinter einem hervorstehenden Objekt

Der Punkt C wird auf der Anzeige als weiter entfernt angezeigt als Punkt B. Der Punkt C ist aber tatsächlich ebenso weit entfernt wie Punkt A.

Das Fahrzeug könnte beim Rückwärtsfahren zu Punkt A an das Objekt stoßen, wenn dieses über die Rückwärtsfahrspur hinausragt.

Einparken anhand der geschätzten Kurslinien

WARNUNG

• Wenn Sie die Reifen durch Reifen anderer Größe austauschen, werden die geschätzten Kurslinien möglicherweise nicht korrekt angezeigt.
• Auf einer schneebedeckten oder glatten Straßenfläche entsprechen die geschätzten Kurslinien möglicherweise nicht den tatsächlichen.
• Ist die 12-Volt-Batterie abgeklemmt oder entladen, werden die geschätzten Kurslinien möglicherweise nicht korrekt angezeigt.

  Wenn dies der Fall ist, gehen Sie bitte folgendermaßen vor:

  • Drehen Sie das Lenkrad im fahrbereiten Modus von Anschlag zu Anschlag.
  • Fahren Sie mindestens 5 Minuten lang auf einer geraden Strecke.
• Wenn das Lenkrad gedreht wird, während sich der Hauptschalter in der Stellung ON befindet, werden die vorausberechneten Spurlinien möglicherweise nicht korrekt angezeigt.

1. Vergewissern Sie sich stets vor dem Einparken, ob sich in der Parklücke Hindernisse befinden.

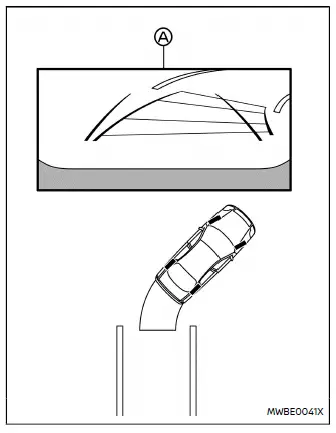

2. Der Bereich hinter dem Fahrzeug wird auf dem Bildschirm A angezeigt, wenn der Schalthebel in die Stellung R (Rückwärtsgang) gebracht wird.

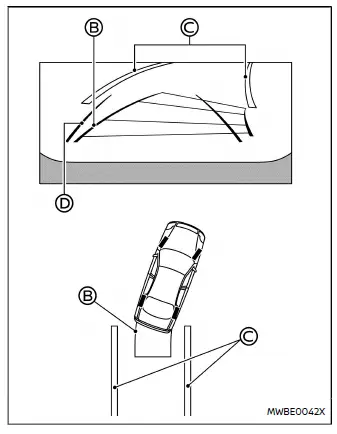

3. Fahren Sie langsam rückwärts und bewegen Sie das Lenkrad so, dass die geschätzten Kurslinien B in die Parklücke C führen.

4. Lenken Sie das Fahrzeug so, dass sich die Linien, die die Fahrzeugbreite anzeigen D, parallel zur Parklücke C befinden und orientieren Sie sich dabei an den geschätzten Kurslinien.

5. Wenn Sie Ihr Fahrzeug korrekt in die Parklücke eingeparkt haben, bringen Sie die Schaltstellung in die Stellung P (Parken) und ziehen Sie die Feststellbremse an.

Einstellung des Bildschirms

Beispiel

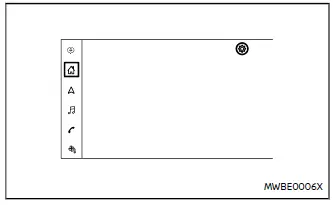

1. Berühren Sie die Schaltfläche " " auf dem Touchscreen-Display.

2. Berühren Sie die Schaltfläche " ".

3. Berühren Sie die Schaltfläche [Kamera].

4. Berühren Sie die Schaltfläche [Anzeige-Einstellungen].

5. Berühren Sie die Schaltfläche "+" oder "-" des gewünschten Elements auf dem Touchscreen- Display. Sie können die Helligkeit, den Kontrast, den Farbton, die Farbe und den Schwarzpegel ändern.

HINWEIS:

Passen Sie keine Anzeigeeinstellungen der Rückblickanzeige während der Fahrt an. Überzeugen Sie sich, dass die Feststellbremse fest angezogen ist.

Ein- und Ausschalten der geschätzten Kurslinien

Sie können die geschätzten Kurslinien ein- und ausschalten, indem Sie die Taste CAMERA betätigen, während sich der Schalthebel nicht in der Stellung R (Rückwärtsgang) befindet.

Einschränkungen des Rückblickanzeige-Systems

WARNUNG

Unten sind die Systembeschränkungen der Rückblickanzeige aufgeführt. Werden beim Betrieb des Fahrzeugs diese Systembeschränkungen missachtet, können schwere Verletzungen bis hin zum Tod die Folge sein.

• Das System kann nicht alle toten Winkel vollständig eliminieren und zeigt möglicherweise nicht alle Objekte an.
• Der Bereich unterhalb der Stoßstange und der Randbereich der Stoßstange sind wegen des beschränkten Anzeigebereichs nicht auf der Rückblickanzeige zu sehen.

  Das System zeigt keine kleinen Objekte unterhalb oder nahe der Stoßstange sowie keine am Boden befindlichen Hindernisse an.

• Da die Rückblickkamera mit einem Weitwinkelobjektiv ausgestattet ist, entsprechen die scheinbaren Abstände zu Objekten auf der Rückblickanzeige nicht der Realität.
• Objekte auf der Rückblickanzeige werden im Vergleich zu der Ansicht in den Innenund Außenspiegeln seitenverkehrt dargestellt.
• Die angezeigten Linien dienen der Orientierung.

  Die Linien sind von der Anzahl der Fahrzeuginsassen, der Fahrzeugposition, dem Straßenzustand und der Straßenart abhängig.

• Beim Rückwärtsfahren muss die Heckklappe immer fest verschlossen sein.
• Decken Sie die Rückblickkamera nicht ab.

  Die Rückblickkamera befindet sich oberhalb des Nummernschilds.

• Sparen Sie beim Waschen des Fahrzeugs mit einem Hochdruckreiniger den Bereich um die Kamera aus. Andernfalls kann Wasser in die Kamera eindringen und die Funktionstüchtigkeit kann eingeschränkt werden bzw. die Linse kann beschlagen.

  Zudem besteht Brand- und Stromschlaggefahr.

• Setzen Sie die Kamera keinen Stößen aus.

  Es handelt sich um ein Präzisionsinstrument.

  Andernfalls können Funktionsstörungen auftreten und Beschädigungen oder Brände verursacht werden. Zudem besteht die Gefahr von Stromschlägen.

Im Folgenden werden Betriebsbeschränkungen beschrieben. Diese stellen keine Systemstörung dar:

• Bei sehr hohen oder sehr niedrigen Temperaturen werden Hindernisse hinter dem Fahrzeug möglicherweise nicht deutlich abgebildet.
• Bei starkem direktem Lichteinfall auf die Kamera werden die Objekte möglicherweise nicht deutlich angezeigt.
• Es können vertikale Linien durch die abgebildeten Hindernisse führen. Diese entstehen durch starkes Licht, das von der Stoßstange reflektiert wird.
• In fluoreszierendem Licht kann die Anzeige flackern.
• Die Farbe von Hindernissen auf der Rückblickanzeige kann von der tatsächlichen Farbe etwas abweichen.
• In einer dunklen Umgebung werden Hindernisse hinter dem Fahrzeug möglicherweise nicht deutlich angezeigt.
• Es kann beim Wechseln zwischen den Ansichten eine Verzögerung auftreten.
• Wenn sich Schmutz, Regen oder Schnee auf der Kamera ansammelt, zeigt die Rückblickanzeige Hindernisse möglicherweise nicht deutlich an. Reinigen Sie die Kamera.
• Verwenden Sie kein Wachs auf der Linse der Kamera. Wischen Sie jegliches Wachs mit einem sauberen Tuch ab, das mit mildem, verdünntem Reinigungsmittel angefeuchtet wurde. Wischen Sie anschließend die Linse mit einem trockenen Tuch ab.

Wenn das Kamerabild nicht richtig angezeigt wird

Wenn die folgende Bedingung weiterhin besteht, auch wenn die Schaltstellung R (Rückwärtsgang) eingelegt wurde und das Rückblickanzeigensystem aktiviert ist, liegt möglicherweise eine Fehlfunktion des Kamerasystems vor. Dies hat keinen Einfluss auf den normalen Fahrbetrieb, aber das System sollte geprüft werden. Es wird empfohlen, einen autorisierten Händler für NISSAN-Elektrofahrzeuge aufzusuchen.

Wenn das Kamerasystem nicht funktioniert:

Wenn der Bildschirm nicht auf das Kamerabild umschaltet und weiterhin den vorherigen Bildschirm anzeigt (außer dem Kamerabild).

Wenn eine Anomalie im Bild auftritt (aufgrund einer Fehlfunktion des Kamerasystems):

Wenn der Bildschirm der Rückblickanzeige merkwürdige Kamerabilder anzeigt, wie z. B. schwarz, blau, grau usw.

Systemwartung

ACHTUNG

• Verwenden Sie zum Reinigen der Kamera keinen Alkohol, kein Benzin und keinen Verdünner. Dies führt zu Verfärbungen.
• Beschädigen Sie die Kamera nicht, da dadurch die Rückblickanzeige beeinträchtigt werden könnte.

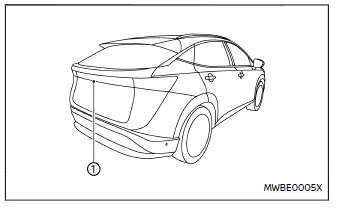

Wenn sich Schmutz, Regen oder Schnee auf der Kamera 1 ansammelt, zeigt die Rückblickanzeige Hindernisse möglicherweise nicht deutlich an.

Reinigen Sie die Kamera, indem Sie sie mit einem Tuch sauberwischen, das Sie mit einem milden, verdünnten Reinigungsmittel angefeuchtet haben.

Wischen Sie die Stelle mit einem trockenen Tuch trocken.
