Nissan Ariya: Erfassung von Objekten in Bewegung (MOD)

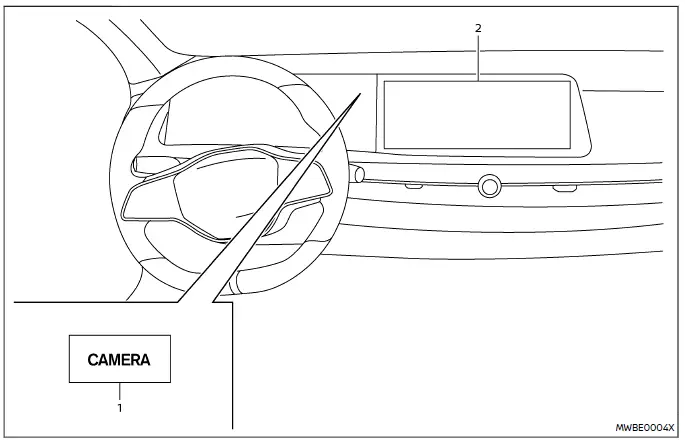

1. Taste CAMERA
2. Touchscreen-Display

WARNUNG

• Die Missachtung der Warnungen und Anweisungen für die ordnungsgemäße Verwendung des Systems zur Erfassung von Objekten in Bewegung kann zu schweren Verletzungen oder Tod führen.
• Das MOD-System ist kein Ersatz für einen angemessenen Fahrstil und wurde nicht konzipiert, um Kollisionen mit Objekten im Bereich um das Fahrzeug zu verhindern.

  Verwenden Sie beim Manövrieren stets die Seiten- und Rückspiegel, drehen Sie sich um und vergewissern Sie sich, dass Ihre Umgebung sicheres Manövrieren zulässt.

• Das System wird bei einer Geschwindigkeit von über 8km/h (5 mph) deaktiviert. Es wird bei niedrigeren Geschwindigkeiten wieder eingeschaltet.
• Das MOD-System wurde nicht dafür konzipiert, unbewegliche Objekte in Ihrer Umgebung zu erfassen.

Das MOD-System kann den Fahrer beim Verlassen von Garagen, Manövrieren auf Parkplätzen und in anderen derartigen Situationen auf bewegliche Objekte in der Nähe des Fahrzeugs aufmerksam machen.

Das MOD-System verwendet Bilderkennungstechnologie, um bewegliche Objekte auf dem angezeigten Bild zu erfassen.

Betrieb des MOD-Systems

Das MOD-System schaltet sich unter folgenden Bedingungen automatisch ein:

• Wenn sich der Schalthebel in Stellung R (Rückwärtsgang) befindet.
• Wenn Sie die Taste CAMERA betätigen, um das System Intelligent Around View Monitor auf der Anzeige zu aktivieren.
• Wenn die Fahrgeschwindigkeit auf unter ca. 8km/h (5 mph) verringert wird.

Das MOD-System arbeitet unter folgenden Bedingungen, wenn das Kamerabild angezeigt wird:

• Wenn der Schalthebel sich in Stellung P (Parken) oder N (Leerlauf) befindet und das Fahrzeug stillsteht, erfasst das MOD-System bewegliche Objekte in der Vogelperspektive.

  Das MOD-System funktioniert nicht, wenn eine der Türen geöffnet ist. Wenn die Außenspiegel eingeklappt sind, funktioniert MOD möglicherweise nicht einwandfrei.

• Wenn sich der Schalthebel in Stellung D (Fahren) befindet und die Fahrzeuggeschwindigkeit unter 8km/h (5mph) liegt, erfasst das MOD-System bewegliche Objekte in der Vorderansicht oder der Panoramasicht vorne.
• Wenn sich der Schalthebel in Stellung R (Rückwärtsgang) befindet und die Fahrzeuggeschwindigkeit weniger als ca. 8km/h (5mph) beträgt, erfasst das MOD-System Objekte in Bewegung in der Rückansicht oder der Panoramasicht hinten. Das MOD-System funktioniert nicht bei offener Heckklappe.

Das MOD-System erfasst keine beweglichen Objekte in der Vorderansicht. In dieser Ansicht wird das MOD-Symbol nicht auf dem Bildschirm angezeigt.

Wenn das MOD-System ein bewegliches Objekt in der Nähe des Fahrzeugs erfasst, wird der gelbe Rahmen in der Ansicht, in der das Objekt erfasst wird, angezeigt und ein akustisches Hinweissignal ertönt einmal. Der gelbe Rahmen wird solange angezeigt, wie das MOD-System bewegliche Objekte erfasst.

HINWEIS:

Während das akustische RCTA-Hinweissignal piept, ertönt das akustische Hinweissignal des MOD-Systems nicht.

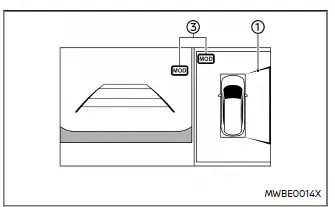

Vorderansicht und Vogelperspektive

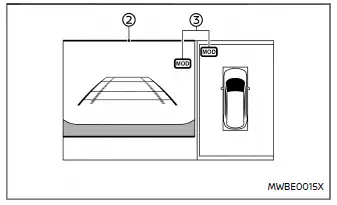

Rückansicht und Vogelperspektive

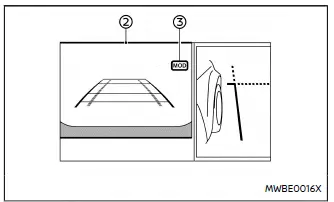

Rückansicht und Vorder-/Seitenansicht

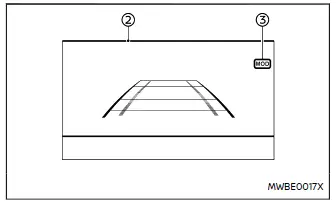

Panoramasicht vorne/hinten

Der abgebildete Bildschirmaufbau bezieht sich auf Linkslenker.

Bei Rechtslenkermodellen ist der Bildschirmaufbau entgegengesetzt.

In der Vogelperspektive wird der gelbe Rahmen 1 in jeder Kameraansicht (vorne, hinten, rechts, links) sichtbar, je nachdem, wo die beweglichen Objekte erfasst werden.

Die gelben Linien 2 werden in Vorderansicht, Rückansicht, Panoramasicht vorne und hinten angezeigt.

Ein grünes MOD-Symbol 3 wird in der Ansicht angezeigt, in der das MOD-System in Betrieb ist. In Ansichten, in denen das MOD-System nicht in Betrieb ist, wird ein graues MOD-Symbol 3 angezeigt.

Wen das MOD-System deaktiviert ist, wird kein MOD-Symbol 3 angezeigt.

Ein- und Ausschalten der MOD

Das MOD-System kann mithilfe der Fahrzeuginformationsanzeige ein- und ausgeschaltet werden.

MOD-Systemeinschränkungen

WARNUNG

Unten sind die Systembeschränkungen der MOD aufgeführt. Werden beim Betrieb des Fahrzeugs diese Systembeschränkungen missachtet, können schwere Verletzungen bis hin zum Tod die Folge sein.

• Verwenden Sie das MOD-System nicht, wenn Sie einen Anhänger ziehen. Das System funktioniert möglicherweise nicht einwandfrei.
• Das akustische Hinweissignal ist bei hohem Lärmpegel (beispielsweise laute Musik oder geöffnetes Fenster) unter Umständen nicht zu hören.
• Die Leistung der Erfassung von Objekten in Bewegung (MOD) wird von folgenden Umgebungsbedingungen und in der Nähre befindlichen Objekten eingeschränkt:
  • Wenn der Kontrast zwischen den beweglichen Objekten und dem Hintergrund gering ist.
  • Wenn sich blinkende Lichtquellen in der Nähe befinden.
  • Wenn eine starke Lichtquelle, wie z. B. die Scheinwerfer eines anderen Fahrzeugs oder Sonneneinstrahlung vorhanden ist.
  • Wenn die Kamera nicht wie gewöhnlich ausgerichtet ist, z. B. bei eingeklapptem Außenspiegel.
  • Wenn sich Schmutz, Wassertropfen oder Schnee auf der Kameralinse befinden.
  • Wenn sich die Position der Objekte in Bewegung auf der Anzeige nicht ändert.
• Das MOD-System erfasst möglicherweise Wassertropfen, die über die Kameralinse laufen, weißen Rauch vom Schalldämpfer oder wandernde Schatten usw.
• Das MOD-System funktioniert möglicherweise nicht einwandfrei, je nach Geschwindigkeit, Richtung, Abstand oder Form der Objekte in Bewegung.
• Sollte Ihr Fahrzeug an Teile, in denen Kameras installiert sind, Schaden nehmen und sich dadurch die Ausrichtung des Systems verändern, verändert sich möglicherweise der Erfassungsbereich und das MOD-System erkennt Objekte möglicherweise nicht einwandfrei.
• Bei sehr hohen oder sehr niedrigen Temperaturen werden die Objekte möglicherweise nicht deutlich angezeigt. Hierbei handelt es sich um keine Störung.

HINWEIS:

Das grüne MOD-Symbol wird orange, wenn einer der folgenden Fälle eintritt.

• Wenn das System defekt ist.
• Wenn die Temperatur der Bauteile stark ansteigt.
• Wenn festgestellt wird, dass die Rückblickkamera blockiert ist.

Falls das Symbol weiterhin orange leuchtet, lassen Sie das MOD-System überprüfen. Es wird empfohlen, für diesen Service einen autorisierten Händler für NISSAN-Elektrofahrzeuge aufzusuchen.

Systemwartung

ACHTUNG

• Verwenden Sie zum Reinigen der Kamera keinen Alkohol, kein Benzin und keinen Verdünner. Dies führt zu Verfärbungen.
• Beschädigen Sie die Kamera nicht, da dadurch die Rückblickanzeige beeinträchtigt werden könnte.

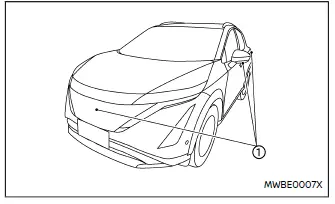

Falls sich Schmutz, Regen oder Schnee auf einer der Kameras 1 sammelt, funktioniert das MODSystem möglicherweise nicht einwandfrei. Reinigen Sie die Kameras, indem Sie sie mit einem Tuch sauberwischen, das Sie mit einem milden, verdünnten Reinigungsmittel angefeuchtet haben.

Wischen Sie die Stelle mit einem trockenen Tuch ab.
